ATL30007_超高分辨率分光光譜儀

發布時間:2022/08/08 點擊量:

產品概述

20年的光纖光譜儀研制經驗,奧譜天成推出了新一代高性能超薄光纖光譜儀:ATL30007內置5臺超高分辨率光纖光譜儀,每臺光譜儀都采用了4096像素的高靈敏度線性CMOS,特別定制了超低噪聲CMOS信號處理電路,從而大幅降低了傳感器的噪聲,獲得了極佳的信噪比(比同類競爭對手提高了約2倍),而且提高了ATL30007的測量可靠性,測量結果不隨環境溫度變化,為業界最佳水平。

ATL30007可接收SMA905光纖輸入光或者自由空間光通過USB2.0或者UART端口輸出測量所得的光譜數據

ATL30007只需要一個12V直流電源供電或者USB供電,非常便于集成使用。



型號

探測器像素

探測器是否制冷

ATL30007

4096×5像素




產品特點:

探測器:線性CMOS

探測器像素:4096×5像素(內置5臺光譜儀)

超低噪聲CCD信號處理電路

最大光譜范圍:200-920nm(具體依需求而定)

光譜分辨率:0.1-0.16 nm (取決于光譜范圍、狹縫寬度)

光路結構:交叉C-T

積分時間:1ms-130s

供電電源:DC 12V±10%

數字位深:16 bit

光輸入接口:SMA905

數據輸出接口: USB2.0



典型應用

LIBS、等離子發光

激光波長測定

光譜分析/輻射分光分析/分光光度分析

受控熱核聚變

低壓等離子體光譜檢測

介質阻擋放電等離子體光譜檢測

等離子體加工過程分析

ATL30007_超高分辨率分光光譜儀

2. 電氣參數

電器特性

Parameter

Min

Typ

Max

Unit

Operating voltage range

12



V

Operating current



3.0



A

Logic Inputs(3.3V LVTTL,)



3.3



V

High level input voltage

1.7

3.3

3.6

V

Low level input voltage

-0.3

0

1.0

V

Logic Output(3.3V LVTTL)



High level output voltage

2.4

3.3

3.6

V

Low level output voltage



0

0.4

V



該模塊配有2SMA接頭和一個USB2.0通訊接口。

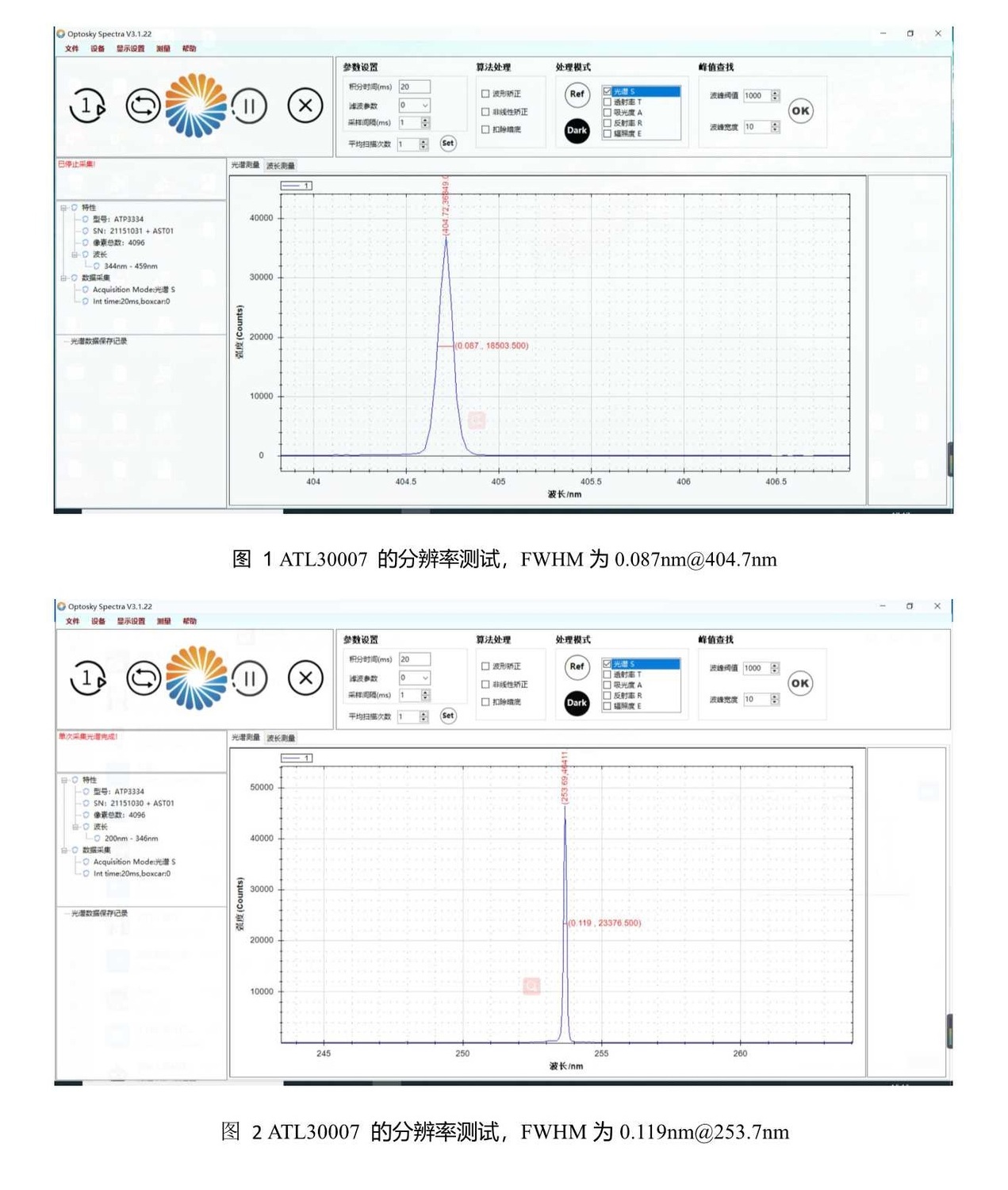

3. ATL30007實測譜圖示例

ATL30007_超高分辨率分光光譜儀

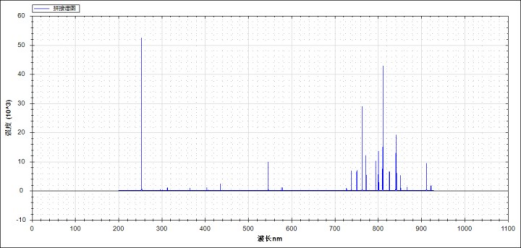

1 ATL30007 測試汞燈譜圖(波長范圍:200-924nm)的分辨率為0.1nm

ATL30007_超高分辨率分光光譜儀

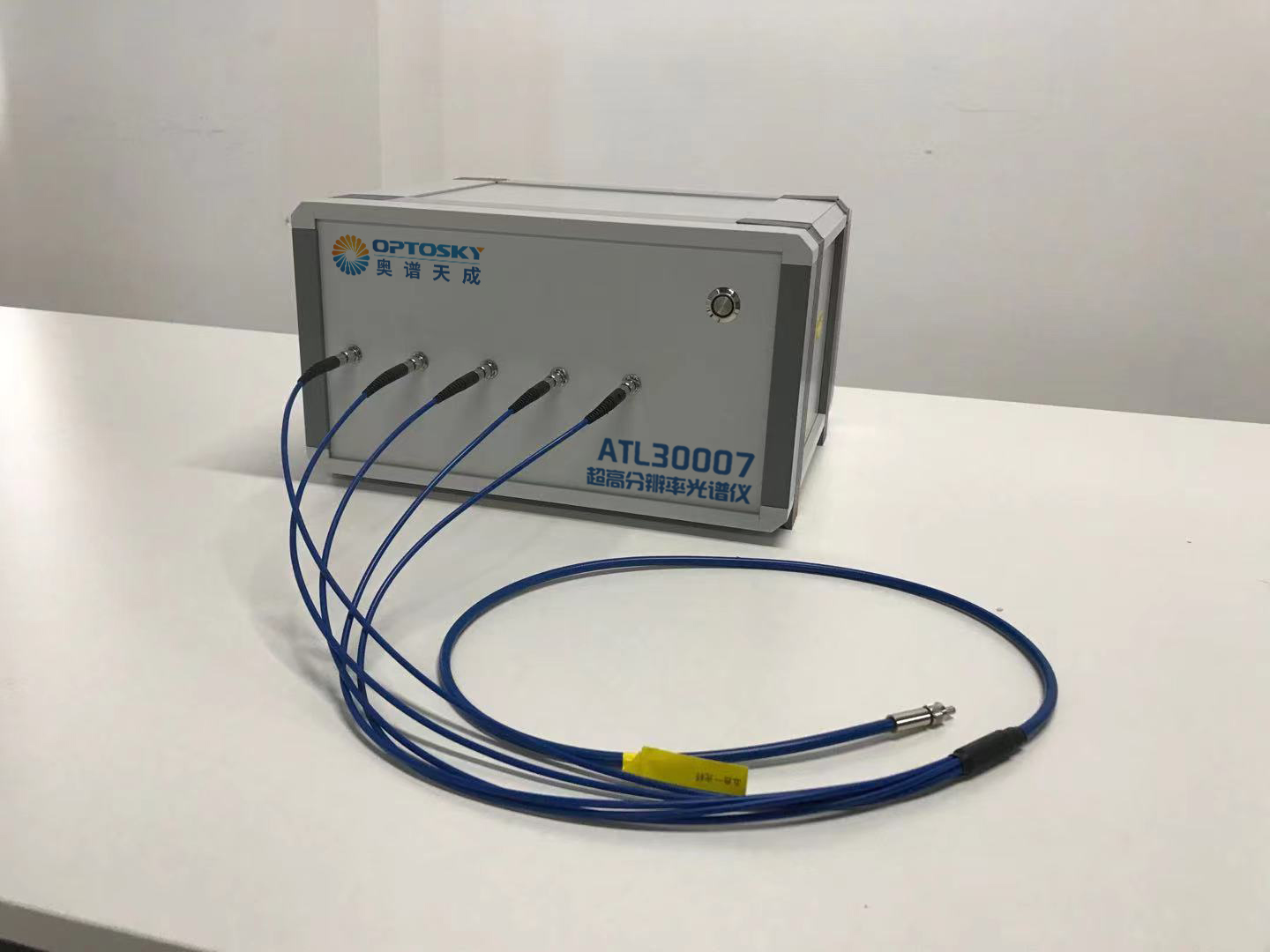

4. ATL30007實物圖

ATL30007_超高分辨率分光光譜儀

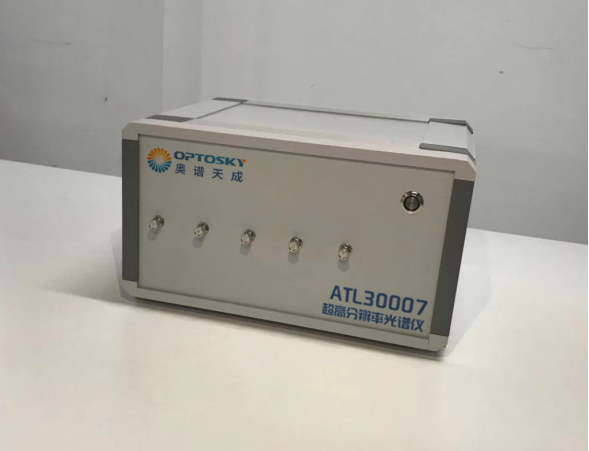

2 ATL30007型炒高分辨率光譜儀實物圖
