ATE5000_無人機熒光成像油污遙感探測系統

發布時間:2022/08/08 點擊量:

無人機熒光成像

油污遙感探測系統

ATE5000




綜合描述

石油泄漏對海洋生態系統的重大影響引起了全世界的關注。海上鉆井平臺和船舶事故是溢油的主要來源。

ATE5000型無人機熒光成像油污遙感探測系統是奧譜天成推出的新一代油污遙感探測儀,ATE5000采用國際最為領先的高頻調制激光誘導熒光(Laser-Induced Fluorescence, LIF)高速成像遙感技術,為環境監測提供了一種新的、更為強大的技術手段,通過研究藻類和石油泄漏的熒光特征來研究水體的污染情況,激光誘導熒光法利用特定的光譜特征,提供了識別不同類型的釋放油和研究風化等作用的影響

ATE5000掃描速度快,飛行時間長。

產品特征

準確率高,熒光是物質的指紋譜,有溢油才會有熒光,不會誤判

高頻調制熒光、高速成像

檢測靈敏度高,ppm級的含油量亦可檢出

飛行時間長,長達1.5小時

飛行高度,50米左右

掃描區域:1~20平方公里

白天、晚上都可以作業,不受太陽光等背景光的干擾

高精度GPS航行規劃

無線數據傳輸

實時下傳、顯示測量數據

應用領域

江河湖泊的溢油遙感探測

海洋的溢油遙感探測

江河湖泊的葉綠素遙感探測



ATE5000_無人機熒光成像油污遙感探測系統





1. 選型指南

型號

特征

ATE5000

6旋翼無人機,飛行時間50分鐘,飛行高度100米。

不能判斷油污的種類,只能判斷是否有油污。

飛行速度快,5米/秒。

ATE5000Pro

6旋翼無人機,飛行時間40分鐘,飛行高度100米。

可以判斷油污的種類(內置12種油的譜圖庫)。

飛行速度較慢,1-2米/秒。

ATE5000-FW

垂直起降固定翼無人機,純電驅動,飛行時間2小時,飛行高度100米,飛行距離120-150公里。

不能判斷油污的種類,只能判斷是否有油污。

飛行速度快,18-20米/秒。

ATE5000Pro-FW

垂直起降固定翼無人機,純電驅動,飛行時間2小時,飛行高度100米,飛行距離120-150公里。

可以判斷油污的種類(內置12種油的譜圖庫)。

飛行速度快,18-20米/秒。

ATE5000-LDFW

垂直起降固定翼無人機,油電混合驅動,飛行時間8小時,飛行高度100米,飛行距離約600公里。

不能判斷油污的種類,只能判斷是否有油污。

飛行速度快,18-20米/秒。

ATE5000Pro-LDFW

垂直起降固定翼無人機,油電混合驅動,飛行時間8小時,飛行高度100米,飛行距離約600公里。

可以判斷油污的種類(內置12種油的譜圖庫)。

飛行速度快,18-20米/秒。



*注:上述系統,均可選配無線數傳模塊,無線傳輸距離15Km左右。

2. 遙感探測原理



ATE5000采用紫外熒光測油法,紫外熒光測油法是環保領域測油的標準方法之一,它采用特定波長的紫外光對水面的油類物質進行照射,油類物質中的多環芳烴吸收其中的能量后被激發,從而產生特定波長的熒光,熒光的強度跟激發光強度和被測物質的多少成正比,因此,根據這種油類物質的熒光效應,就可以對水面油污進行檢測。該方法尤其對于于礦物油,并且是較重的組分,例如石油,具有更好的效果;其靈敏度很高,可以檢測到亞ppm級(ppm:溶質質量占全部溶液質量的百萬分比),同時干擾因素較少,現在是人們對水面油檢測的使用方法最普遍的方法之一。

ATE5000無人機熒光成像油污遙感探測系統,將激光器和光譜分析系統,加載到無人機,從空中發射激光,照向水面(海面、河面),水面上的油污,吸收到紫外光后,會發出特定波長的熒光,無人機上的熒光收集到熒光信號,進行分析,既可以得到水面上的油污情況。

ATE5000_無人機熒光成像油污遙感探測系統

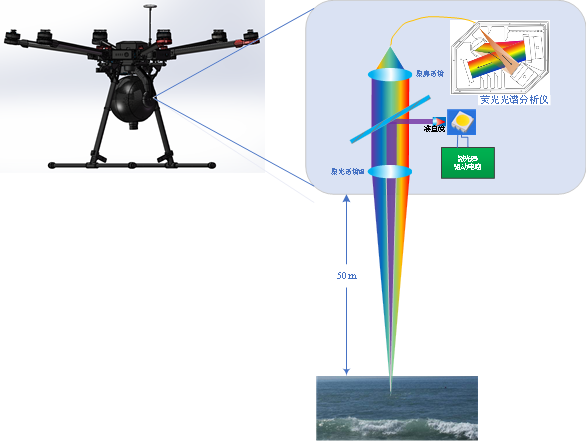

1 ATE5000無人機熒光成像油污探測系統的工作原理



ATE5000_無人機熒光成像油污遙感探測系統

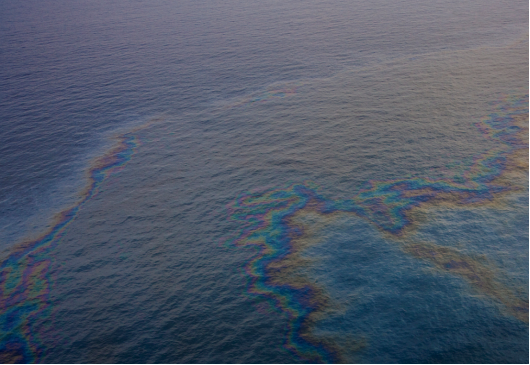

2 海面上的油污



ATE5000_無人機熒光成像油污遙感探測系統

3 飛行中的ATE5000及其射往海面的脈沖激光(b)



ATE5000_無人機熒光成像油污遙感探測系統

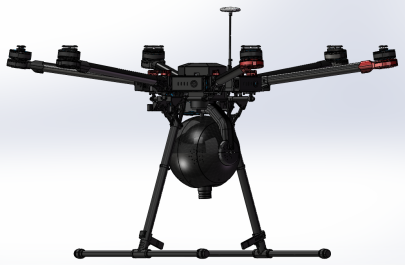

4 ATE5000結構圖

ATE5000_無人機熒光成像油污遙感探測系統

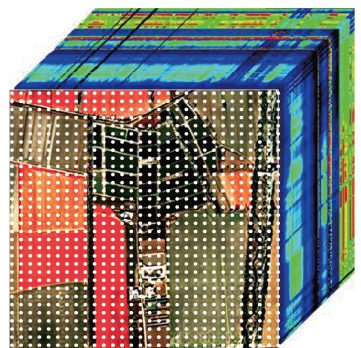

5 熒光掃描成像的油污探測系統

ATE5000_無人機熒光成像油污遙感探測系統

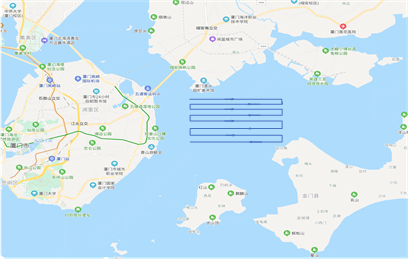

6 ATE5000熒光油污探測儀的掃描航跡規劃圖

ATE5000_無人機熒光成像油污遙感探測系統

7 ATE5000采用點掃描的方式,進行區域內油污的探測

ATE5000_無人機熒光成像油污遙感探測系統

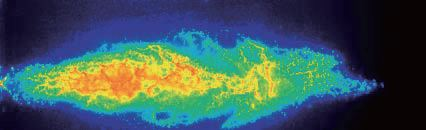

8 ATE5000在金門海域某次溢油時間的遙感探測結果,圖中很清晰地顯示出油污被水流帶往下游,飛行高度50米,飛行速度5Km/小時。





4. 奧譜天成生產的環保監測產品系列



ATE5000_無人機熒光成像油污遙感探測系統

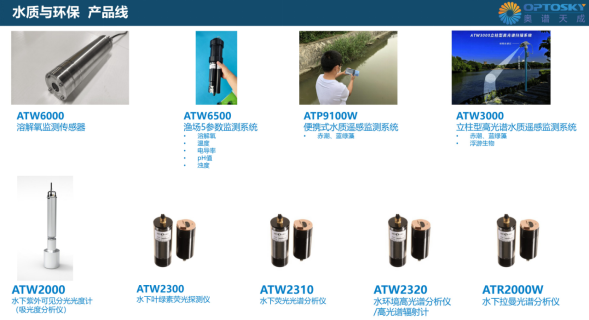

9 奧譜天成生產的水質監測產品系列(截止202012月)

ATE5000_無人機熒光成像油污遙感探測系統

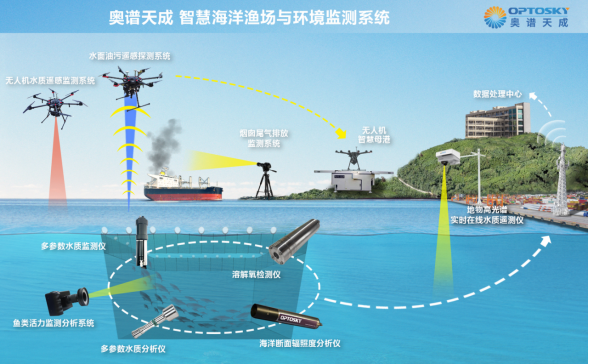

10 奧譜天成生產的其他環境監測系列產品

ATE5000_無人機熒光成像油污遙感探測系統

11 奧譜天成生產的水質監測產品系列(截止202012月)

ATE5000_無人機熒光成像油污遙感探測系統

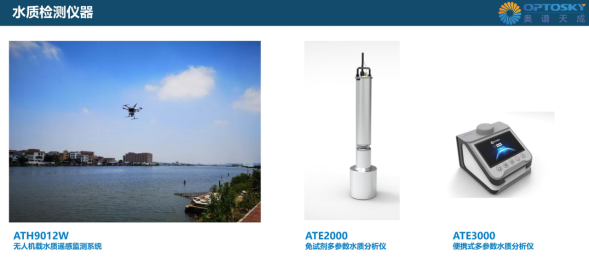

12奧譜天成生產的ATH9012W 無人機高光譜水質遙感監測系統、ATE2000免試劑多參數水質檢測儀、ATE3000便攜式多參數水質分析儀(截止2020年12月

ATE5000_無人機熒光成像油污遙感探測系統

12奧譜天成生產的ATE5000YW無人機水面油污遙感監測系統、ATF2500ONL型在線式河道斷面

油污監測儀、ATF2500型便攜式水面油污監測儀

ATE5000_無人機熒光成像油污遙感探測系統

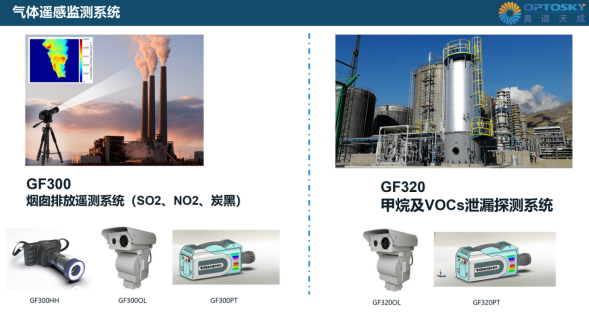

13奧譜天成生產的GF300型煙囪氣體排放遙感監測系統、GF320型甲烷及VOCs泄漏探測系統
