GF320_甲烷及VOCs泄漏探測系統

發布時間:2022/08/09 點擊量:

甲烷及VOCs泄漏探測系統

GF320




產品概述

甲烷常見于石油、煤炭及天然氣資源的開采及化工生產之中,是一種重要的燃料和化工原料,也是天然氣的主要組成成分由于無法有效地對氣體泄漏進行監測和報警,在氣體開采、LNG 運輸及存儲的過程中易產生泄漏存在爆炸隱患,故近年來發生了數起事故,造成了傷亡及財產損失;在石油、煤炭開采及化工生產、沼氣應用等領域,由于氣體泄漏導致的安全事故也時有發生,嚴重威脅了人員的生命及財產安全。

為了最大程度避免和降低由于氣體的泄漏帶來的損失,發展甲烷氣體實時探測及泄漏監控技術變得日益重要。

GF320是一款氣體成像(OGI)紅外熱像儀,能夠在不停止作業的情況下顯示并準確找到甲烷(CH4)和揮發性有機化合物(VOCs)的漏氣點。 這款便攜式熱像儀能夠在安全距離以外檢測泄漏,大大保證了操作人員的安全,此外,其還能夠?qū)ξ:Νh(huán)境的氣體進行跟蹤,具有環保效益。 GF320適用于工業領域,例如煉油廠、天然氣處理廠、海上油氣開采平臺、化學/化工業、生物氣體廠和發電站。

GF320還內置了GPS、激光測距等功能,非常實用。



特征

將氣體泄漏現象實時可視化

針對溫度測量應用進行*校準

在報告中添加GPS數據

檢測過程不影響常規生產

縮短檢測時間

跟蹤泄漏源

發現附近或數米遠的氣體泄漏現象

修復驗證

快捷生成報告

可將生成的圖像記錄至任何常用的錄像機中,以實現快捷存檔和記錄。



應用場合

煉油廠、天然氣廠,海上油氣開采平臺;

化工業、生物氣體廠;

發電廠

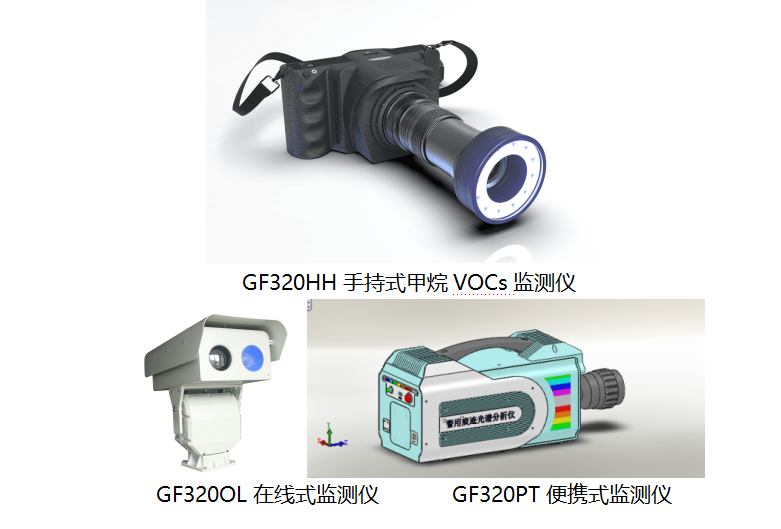

型號

特征

GF320-CH4

監測CH4泄漏

GF320-VOCs

監測VOCs泄漏



GF320_甲烷及VOCs泄漏探測系統

1.1 產品背景:

甲烷常見于石油、煤炭及天然氣資源的開采及化工生產之中,是一種重要的燃料和化工原料,也是天然氣的主要組成成分。近年來,我國的天然氣的開采和使用比例日益提高,目前通過將液化技術能夠很好地運輸和存儲液化天然氣(LNG),方便了人們的生活并促進了經濟的增長。由于無法有效地對氣體泄漏進行監測和報警,在氣體開采、LNG 運輸及存儲的過程中易產生泄漏存在爆炸隱患,故近年來發生了數起事故,造成了傷亡及財產損失;在石油、煤炭開采及化工生產、沼氣應用等領域,由于氣體泄漏導致的安全事故也時有發生,嚴重威脅了人員的生命及財產安全。

為了最大程度避免和降低由于氣體的泄漏帶來的損失,發展甲烷氣體實時探測及泄漏監控技術變得日益重要。 紅外成像法包括紅外光譜成像法和紅外熱成像法,其中,紅外光譜成像反應速度較慢,結構復雜,關鍵部件國內還沒有突破技術封鎖。而紅外熱成像法通過紅外光學系統、紅外濾波器及紅外焦平面探測器直接檢測被測氣體產生的特定吸收峰波長的紅外熱輻射特征信號,通過光電轉換和圖像處理將泄漏氣體轉換為人眼可見的圖像,能夠動態且直觀地確定泄漏位置,并且能夠?qū)崿F(xiàn)氣體泄漏報警

GF320_甲烷及VOCs泄漏探測系統

1.2 工作原理

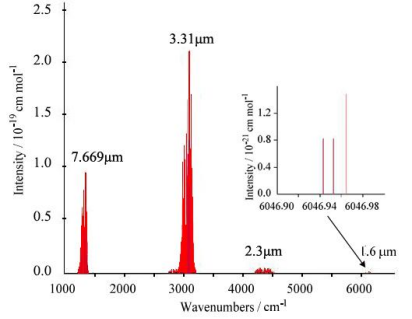

跟據氣體分子光譜理論,甲烷氣體在1.6 μm2.3 μm3.31 μm7.67 μm 位置附近波段具有四個特征吸收峰。近紅外波段的1.6 μm 和 2.3 μm 處的吸收峰較弱,中紅外波段的3.31 μm 及遠紅外波段的 7.67 μm 處的吸收峰較強,可用于甲烷氣體的探測。

GF320_甲烷及VOCs泄漏探測系統

雙波段通帶濾光膜提高系統靈敏度能夠?qū)淄闅怏w泄漏進行更迅速、準確的探測和報警。同樣的道理,大多數VOCs(烷烴、烯烴和炔烴等)有機物在 3.2~3.4μ都存在吸收峰,因此,GF320可以監測VOCs的排放情況。



1.3 監測效果圖:

GF320_甲烷及VOCs泄漏探測系統



監測氣罐排放的甲烷

GF320_甲烷及VOCs泄漏探測系統

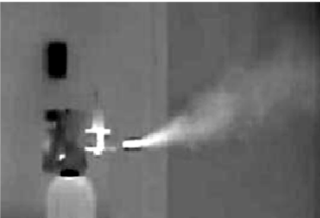

監測氣嘴噴出的甲烷氣體
