ATP7330(180-2500nm)超高分辨率 光柵光譜儀系列

發布時間:2022/08/08 點擊量:

產品概述

ATP7330是奧譜天成集20年光譜儀研制經驗,經過5年的研發,推出的超高分辨率光譜儀,ATP7330都采用了反射型光柵,方便快速更換,光柵塔輪通過軟件控制,可精準定位光柵與測試波長。ATP7330系統利用了仿真優化的光學系統來確保高分辨率,該設計同時通過糾正像差來提供多光纖同時成像的可能。ATP7330系列有多種輸入、輸出的選擇,為科研者提供了無盡的可能性,擴展性與多樣性。既可以使用單點探測器,也可以采用各類陣列相機。

ATP7330有四款不同焦長的型號:200,350,510 和 760mm。與棱鏡型光譜或者透射型光柵不同的是,每一個ATP7330都可以覆蓋從紫外到近紅外、短波紅外波段的應用,只需選擇合適的光柵,就能擁有在波長與分辨率的選擇上擁有更多自由度。

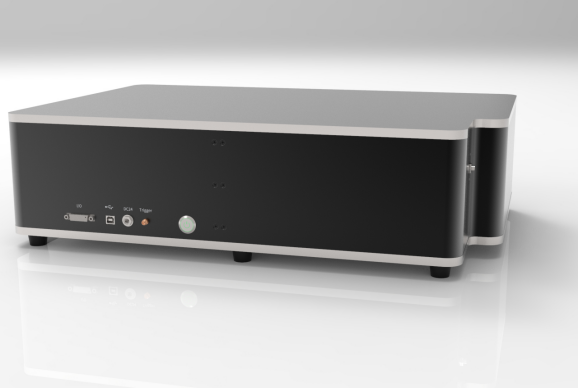

ATP7330可接收SMA905光纖輸入光或者自由空間光,通過USB2.0或者UART端口,輸出測量所得的光譜數據。

ATP7330只需要一個+12V直流電源供電,非常便于使用。所有的控制,均可以通過軟件進行電動控制。



特征

★ 超高分辨率,最高可達0.01nm;

★ 四款不同焦長可選:210,350,510 和 760mm

★ 最大光譜范圍:180-2500nm(可按需求定制)

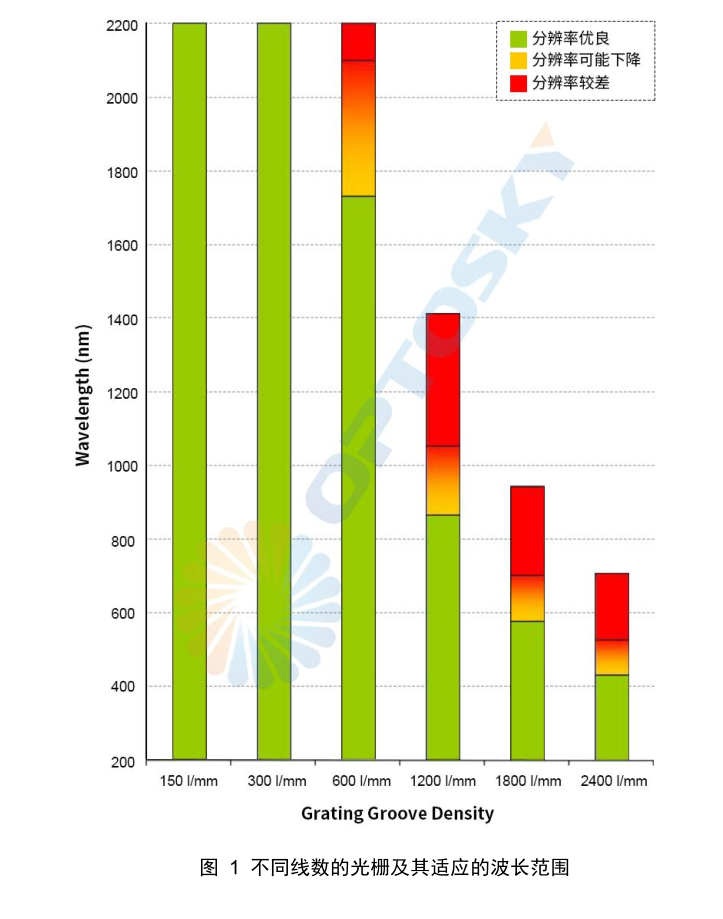

★ 塔式轉動光柵,內置3片光柵,多種光柵可選,150、300、400、500、600、900、1200、1800、2400、3600線;

★ 供電電源:直流12V@<4A;

★ ADC位深:16位;

★ 多種光輸入接口:SM905光纖接口或自由空間輸入;

★ 雙出口可同時配置兩個CCD;

★ 采用C-T結構設計,采用超環面慧差校準設計;

★ 儀器的控制(如光柵轉換、波長掃描等)全部由計算機控制

★ 數據輸出接口:USB2.0和UART;

★ 20針擴展接口;

★ SMA外觸發信號;

★ 多種附件可選;



應用

★ 拉曼光譜

★ 熒光光譜

★ 光致發光光譜

★ 吸收、反射、透射光譜

★ 激光誘導擊穿譜儀 (LIBS)

★ 顯微譜儀

ATP7330(180-2500nm)超高分辨率 光柵光譜儀系列

2、選型表



型號

PN

焦長

Focal Length

數值孔徑

Aperture Ratio

PMT 分辨率*

PMT Resolution

CCD 分辨率**

CCD Resolution

線色散率*

Linear Dispersion

ATP7330-FL210 210mm F/3.5 0.4 nm 0.4 nm 4.17 nm/mm
ATP7330-FL350 350mm F/4.2 0.1 nm 0.14 nm 2.38 nm/mm
ATP7330-FL510 510mm F/6.5 0.07 0.09 1.65nm/mm
ATP7330-FL760 760mm F/9.7 0.04 0.05 1.03nm/mm



Notes:

1) *:with 1200 g/mm grating @ 435.8 nm and 10μm slit width and 4 mm slit height

2) **: with 1200g/mm grating @ 435.8nm 14μm pixel, 20μm slit width



ATP7330(180-2500nm)超高分辨率 光柵光譜儀系列



4、可拆換的三級光柵塔輪

★ 每個塔輪可以安裝三個光柵,訂購時,可自由選配

★ 塔輪有光學安裝接口,安裝后進行自動校準

★ 可以根據需求優化波長覆蓋范圍,光通量以及分辨率





5、眾多的探測器可選

★ 制冷型 sCMOS

★ 制冷型 CCD,最低制冷溫度-60℃

★ 制冷型背照式 CCD,制冷溫度-30℃

★ 制冷型 InGaAs CCD,制冷溫度-30℃



6、多種附件可選

★ 各種光纖束;

★ 濾波轉輪;

★ 光源;

★ 17 種光柵可選;

★ 波長校準和強度校準系統;
