ATR8800UV-FL350_科研級深紫外共聚焦顯微拉曼光譜儀
自動對焦、自動掃描 科研級顯微深紫外拉曼光譜成像儀 |
ATR8800UV |
綜合概述
ATR8800UV系列深紫外顯微拉曼光譜儀,集成了最多達4個激光器,并結合了顯微鏡及拉曼光譜儀兩者的優點,顯微拉曼檢測平臺使得“所見即所測”成為可能,可視化的精確定位拉曼檢測平臺,使得觀測者可以檢測樣品上不同表面狀態的拉曼信號,并可在計算機上同步顯示所檢測位置的微區形態,極大便利了拉曼微區檢測。
ATR8800UV全系列可以進行全自動對焦、全自動掃描,一鍵操作,可以進行批量實驗、均勻性掃描等,無需等待,且可以獲得高可靠性的掃描成像拉曼數據;
ATR8800UV可以選配不同焦距的光譜儀,以達到不同分辨率的要求,ATR8800UV還配備專門為拉曼系統設計的高透過率紫外物鏡,使得激光光斑接近衍射極限,再通過500萬相機將焦點信息準確直觀的顯示在電腦上??朔似胀ǖ睦到y(tǒng)中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題,從而提高拉曼光譜質量。
ATR8800UV完美地解決了相機成像時光路的損失,實現了相機成像與拉曼信號收集的分離,從而得到最佳的信號強度。同時,ATR8800UV使用專門為顯微拉曼系統優化的高性能拉曼,無論是靈敏度,信噪比,穩定性等,都是行業領先水平,為拉曼研究提供了強有力的保障。
產品特點
l 深紫外拉曼光譜成像;
l 全自動拉曼成像實驗,自動對焦自動掃描;
l 共聚焦光路設計;
l 最多支持4種激發波長拉曼;
l 超長焦距高分辨率設計;
l 轉動光柵設計,集大范圍與高分辨率于一身;
l 密封艙門設計,實驗不受環境光影響;
l 超高靈敏度,信噪比>6000:1
l 超大范圍成像(50X50mm),自動圖像拼接;
l 獨有的軟件控制切換光路
l 快速定位,迅速找到焦點位置
l 高質量物鏡,光斑微米級
l 500萬相機,圖像清晰精準
l USB2.0接口直連電腦
典型應用
l 納米粒子與新材料
l 科研院所研究
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 寶石及無機礦物鑒定
l 環境科學
表1 ATR8800UV產品選型表
型號 |
光譜儀焦長 |
激發波長/nm |
最大激光功率/mW |
最大波數范圍 |
最小分辨率/cm-1 |
ATR8800UV-FL350 |
光譜儀焦長為350mm |
266 |
50 |
50~ 10000 |
4.5 |
325 |
30 |
50~ 10000 |
3.2 |
||
532 |
100 |
50~ 10000 |
1.4 |
||
638 |
80 |
50~ 10000 |
1.5 |
||
785 |
350 |
50~ 10000 |
1.8 |
||
1064 |
500 |
50~ 10000 |
5.2 |
||
ATR8800UV-FL510 |
光譜儀焦長為510mm |
266 |
50 |
50~ 10000 |
2.9 |
325 |
30 |
50~ 10000 |
1.9 |
||
532 |
100 |
50~ 10000 |
0.9 |
||
638 |
80 |
50~ 10000 |
0.9 |
||
785 |
350 |
50~ 10000 |
1.4 |
||
1064 |
500 |
50~ 10000 |
3.6 |
||
ATR8800UV-FL810 |
光譜儀焦長為810mm |
266 |
50 |
50~ 10000 |
2.2 |
325 |
30 |
50~ 10000 |
1.2 |
||
532 |
100 |
50~ 10000 |
0.45 |
||
638 |
80 |
50~ 10000 |
0.45 |
||
785 |
350 |
50~ 10000 |
0.9 |
||
1064 |
500 |
50~ 10000 |
2.3 |
||
注:以上激發波長,可以從列表中任選最多4個激發波長,進行搭配。其他波長可定制。

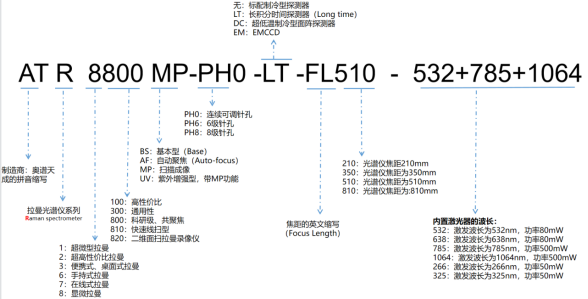

訂購指南:
命名舉例:
l ATR8800UV-LT-FL350-532+638:自動對焦、長積分時間、焦長為350mm,激發波長為雙波長:分別為532nm和633nm
ATR8800UV-SCM-FL810-532+638+1064:掃描成像、sCMOS探測器、焦長為810mm,激發波長為三波長:分別為532nm、633nm和1064nm
