633nm(Mapping)自動聚焦自動掃描顯微近紅外拉曼成像光譜儀
ATR8300 633型顯微拉曼光譜儀
Mapping二維成像/全自動對焦/一鍵操作
一、產品特點
l 全自動拉曼實驗，自動對焦，自動掃描;
l 超高靈敏度，性噪比>6000:1
l 真對焦，保證更精準的拉曼圖像
l 超高空間分辨率
l 獨有的軟件控制切換光路
l 超高的穩定性
l 進口光學器件，良好的產品性能;
l 快速定位，迅速找到焦點位置
l 高質量物鏡，光斑微米級
l 300萬相機，圖像清晰精準
l 激發波長：532、633、785、830、1064 nm可選
l 配備高性能光譜儀
l USB2.0接口直連電腦
二、產品應用
l 納米粒子與新材料
l 科研院所研究
l 生物科學
l 法醫學鑒定
l 材料科學
l 醫學免疫分析
l 農業及食品鑒定
l 水污染分析
三、產品概述
ATR8300系列將顯微鏡及拉曼光譜儀兩者的優點結合。顯微拉曼檢測平臺使得“所見即所測”成為可能，可視化的精確定位拉曼檢測平臺，使得觀測者可以檢測樣品上不同表面狀態的拉曼信號，并可在計算機上同步顯示所檢測位置的微區形態，極大便利了拉曼微區檢測。
ATR8300高配版可以全自動對焦、全自動掃描，一鍵操作，可以進行批量實驗、均勻性掃描等，無需等待，且可以獲得高可靠性的掃描成像拉曼數據;
ATR8300配備專門為拉曼系統設計的物鏡，使得激光光斑接近衍射極限，再通過300萬相機將焦點信息準確直觀的顯示在電腦上。克服了普通的拉曼系統中收集拉曼信號的焦面稍高于或稍低于實際最佳焦面的問題，從而提高拉曼光譜質量。
ATR8300無光路切換運動部件，所有光學部件均固態裝配，工作非常穩定，實現了儀器的完美地解決了相機成像時光路的損失，實現了相機成像與拉曼信號收集的分離，從而得到最佳的信號強度。
同時，ATR8300使用專門為顯微拉曼系統優化的高性能拉曼，無論是靈敏度，信噪比，穩定性等，都是行業領先水平，為拉曼研究提供了強有力的保障
型號功能特征
ATR8300BS基礎型(Base)
ATR8300AF自動對焦(Auto Focus)
ATR8300MPMapping型(自動對焦、自動掃描型)
四、產品Mapping成像和拉曼光譜儀譜圖

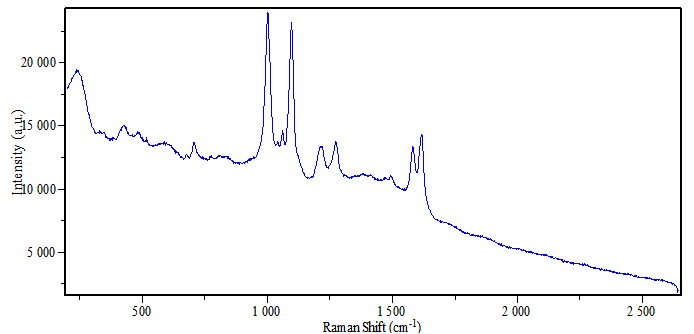

圖1 ATR8300進行的Sers實驗1（上圖為樣品圖片，下圖為Sers拉曼譜圖）

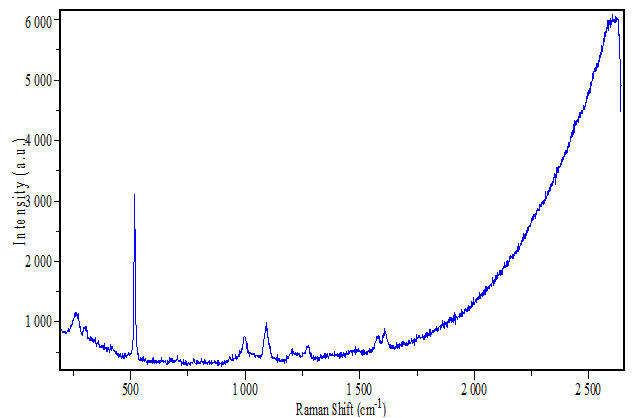

圖2 ATR8300進行的Sers實驗2（上圖為樣品圖片，下圖為Sers拉曼譜圖）

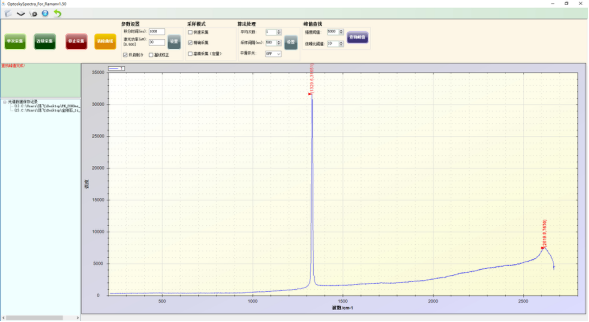

圖3 ATR8300測試金剛石的拉曼光譜（30mW，1S積分時間）
圖4 ATR8100測試金剛石的拉曼光譜（200mW，2S積分時間）

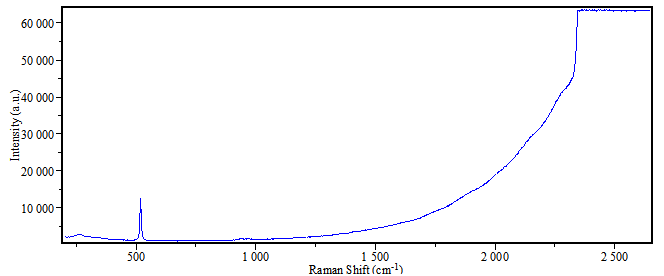

圖5 ATR8100測試Si的拉曼光譜（500mW，1S積分時間）

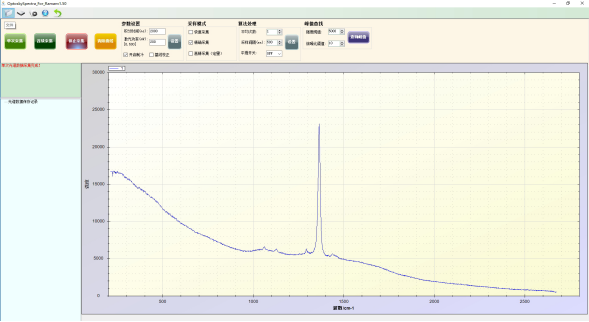

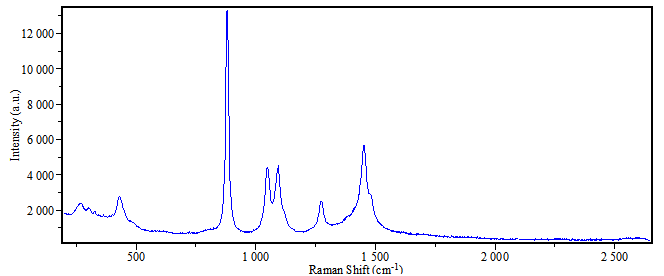

圖6 ATR8100測試酒精的拉曼光譜（500mW，1S積分時間）

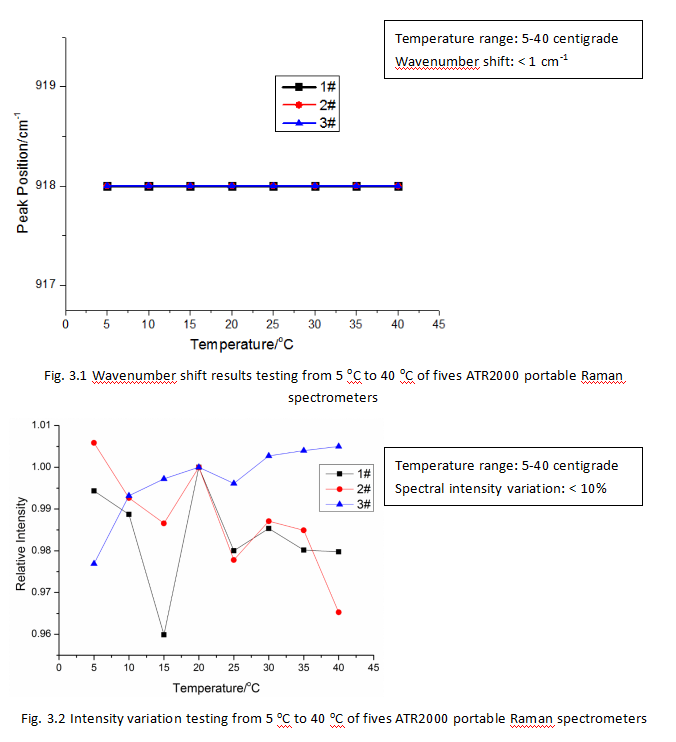

圖3.1、圖3.2 是ATR8300溫度穩定性測試，穩定從5-40℃。其中每個溫度節點，光譜儀保持穩定狀態1個小時以上，
測試樣品為乙腈，波數漂移小于等于1cm-1（如圖3.1），尖峰強度變化小于10%（如圖3.2）
六、產品波長選擇
|
型號
|
激發波長/nm
|
功率 /mW
|
波數范圍/cm-1
|
分辨率/cm-1
|
|
ATR8300-532
|
532
|
100
|
150-4000
|
7
|
|
ATR8300-633
|
633
|
50
|
200-3500
|
6
|
|
ATR8300-785-27
|
785
|
600
|
250-2700
|
4
|
|
ATR8300-785-35
|
200-3500
|
6
|
||
|
ATR8300-785-43
|
785
|
600
|
200-4300
|
8
|
|
ATR8300-1064
|
1064
|
600
|
200-2600
|
12
|
|
其他波長可定制
|
